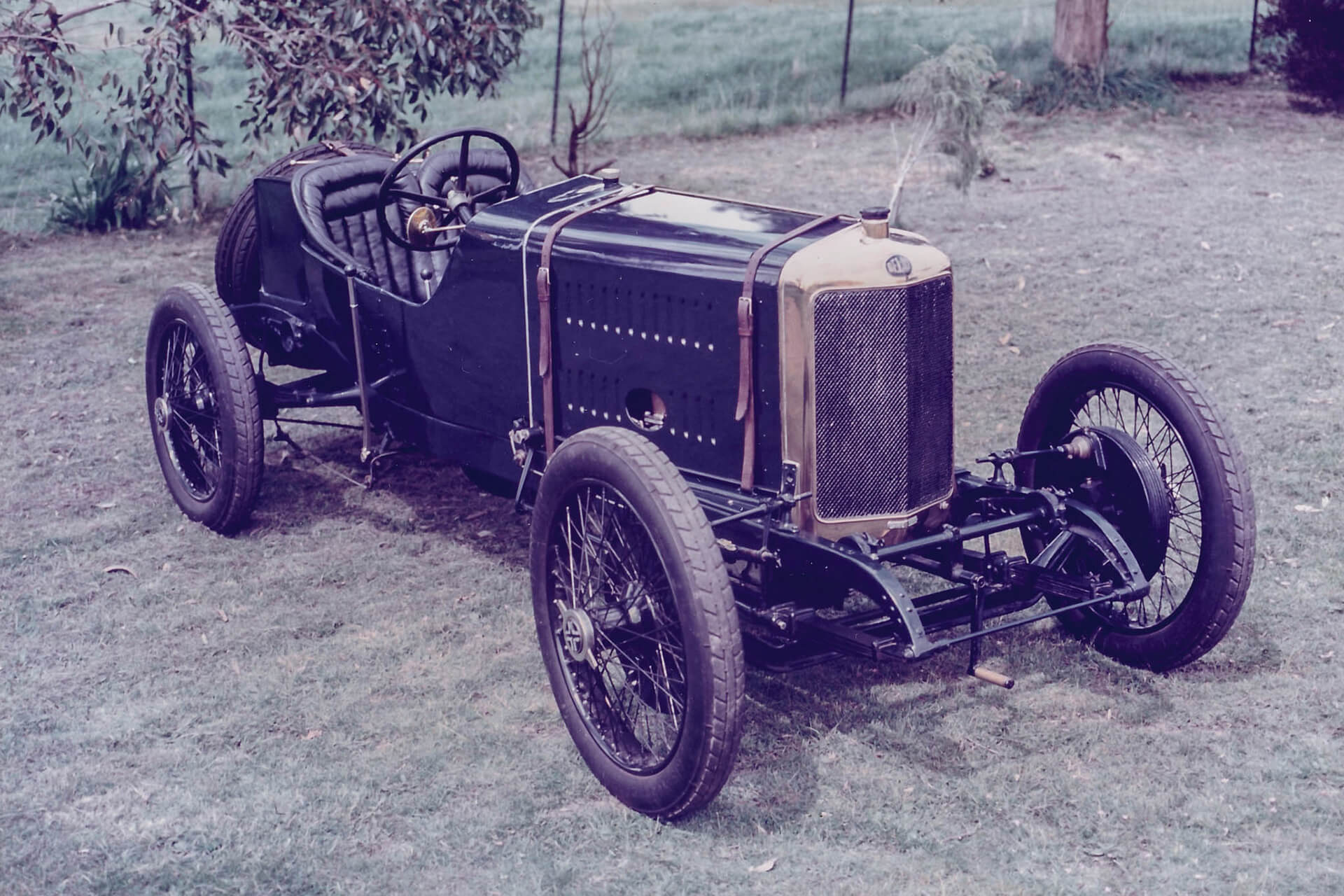

帶4.5升四缸發動機的德拉赫S型是其時代最偉大的賽車之一，也是壽命最長的：經過100多年經久的四缸，不可挽回的發動機損壞帶來了最終的退出。借助逆向工程和voxeljet 3維打印此傳說終于可以重生。
該法國汽車制造商德拉赫自1905年至1935年是全世界豪門客戶的獨家豪華車供應商。該公司更立足于賽車運動，并戰果累累 – 例如在法國大獎賽和印第安納波利斯
今天，作為稀有汽車的德拉赫S型是史上無價之寶的杰作之一。僅存的1914年參加了法國大獎賽的賽車在100年后終于遭遇了引擎故障，采用傳統的方法已無法修復。唯有打造全新的發動機才是能讓此車重新啟動的唯一解決方案。問題是：一個世紀后即沒有了零配件，也沒有了結構圖紙。
損壞的發動機缸體成為數據基礎
如果沒有已損壞的發動機，那么此復雜的項目必須有要從零開始，并且基本上沒有可能獲取所需的數據材料。一個來自于澳大利亞的曾參加過CSIRO Lab 22 等的專家組為此疑難找到了解決方案。
我們拆卸了損壞的發動機，并使用測量臂做了一個結構重組。通過逆向工程，所需的3維數據被生成。在沒有現代化測量技術和3維打印技術的情況下，此類稀有的賽車發動機的翻新基本上沒有可能。但是通過今天的最新技術，我們快速并節省成本地實現了此項目。
Phil Guilfoyle, 項目經理
盡管如此，此項目需要大量的專業技術。這么復雜的發動機部件的重建需要專業的工程師。他們必須具備有關于組件的功能、加工、可鑄性、澆口和溢流系統的專業知識。所需的細節工作在電腦上完成。被生成的CAD數據用于砂型模型的打印，并由澆鑄工作人員檢驗。利用模擬工具最終確定了鑄造工藝。
原裝發動機作為模型
發動機的測量
發動機缸體的CAD數據
基于CAD數據的鑄造模擬
voxeljet的VX1000虛擬安裝空間中的壓力部件布置。
3維打印是唯一的經濟化的可能性
獲得所有的設計數據，并納入金屬流動、收縮和通風管道的鑄造技術特性后，為之后澆鑄而用的砂型核心開始被生產。傳統的使用芯模工具生產核心的工藝由于時間、精確性和成本的原因無法被接納，所以唯一的可能性就是不需工具的砂型模具3維打印。
整個CAD模型由14個部件形成，而原件至少具備42個部件。為了確保打印一個精確的塑料模型，事先仔細的確認了所有部件的精確性。在此使用的工藝通過測試模型成品的評價和優化，獲得極高的分辨率和完美細節的得分。為了確保發動機的每個細節、模具的設計盡可能接近原件打造，首先打印了一個測試模型，并做了一次測試澆鑄。
然后，開始準備打印整個砂型核心組合。為此使用了VX1000打印系統。模具的形成不需昂貴的模具裝置，而是全自動的一層一層覆蓋300微米厚的石英砂巖層，通過設備的打印頭選擇的使用粘合劑粘合。打印流程過后，模具需被解包，并消除多余的沙粒，模具完成。因為模具是根據指定的CAD數據而形成的，所以打印機的高分辨率使模具達到細節豐富并精確的效果。
來自voxeljet的3D打印PMMA發動機模型。
拆卸的電機鑄模
voxeljet的3D打印砂模
原廠電機與鑄件的比較
之后的澆鑄完全按計劃進行，組件的后處理工作因砂型模具的高質量和精確度極為簡單。通過這個項目，該澳大利亞團隊和CSIRO專家們使此S型賽車傳說再次復活，希望還能延續100年。
使用Voxeljet 3D打印技術重建Delage賽車發動機。
