采用傳統方式生產這樣的形狀是極其費時的。必須對木塊進行裁切，然后彎曲成型，再固定組合在一起。隨后，必須先對表面多次打磨弄平，然后再上光兩次。這樣做的結果是，由于組件的承重部件是有機材料制成,在有張力的情況下組裝的，會隨著一般天氣條件和施工現場的溫度和濕度波動的影響下，容易產生裂紋，從而影響質量。這時來自維捷的3D打印服務便體現出了巨大的優勢。直接通過3D數據可以更快且更省力地生產零件。通過3D打印技術制造的組件精密且無張力，尺寸非常穩定。均質材料不受天氣影響，提供了額外的質量保證。
在其位于德國的服務中心，該公司通過3D打印制作了7套厚度僅為21mm的砂型樣板。接著，制造商用環氧樹脂填充元件以達到必要的剛度。經過Doka打磨和涂層后，樣板即可投入使用。值得注意的是，在這里，經過設計的3D彎曲的組件可以與現場的標準Doka樣板完美契合。 例如，Doka員工事先在數據集中設置了諸如鉆孔和插入式連接器之類的功能集成，以便快速有效地組裝樣板。整個樣板在Doka工廠快速高效地進行了預組裝。

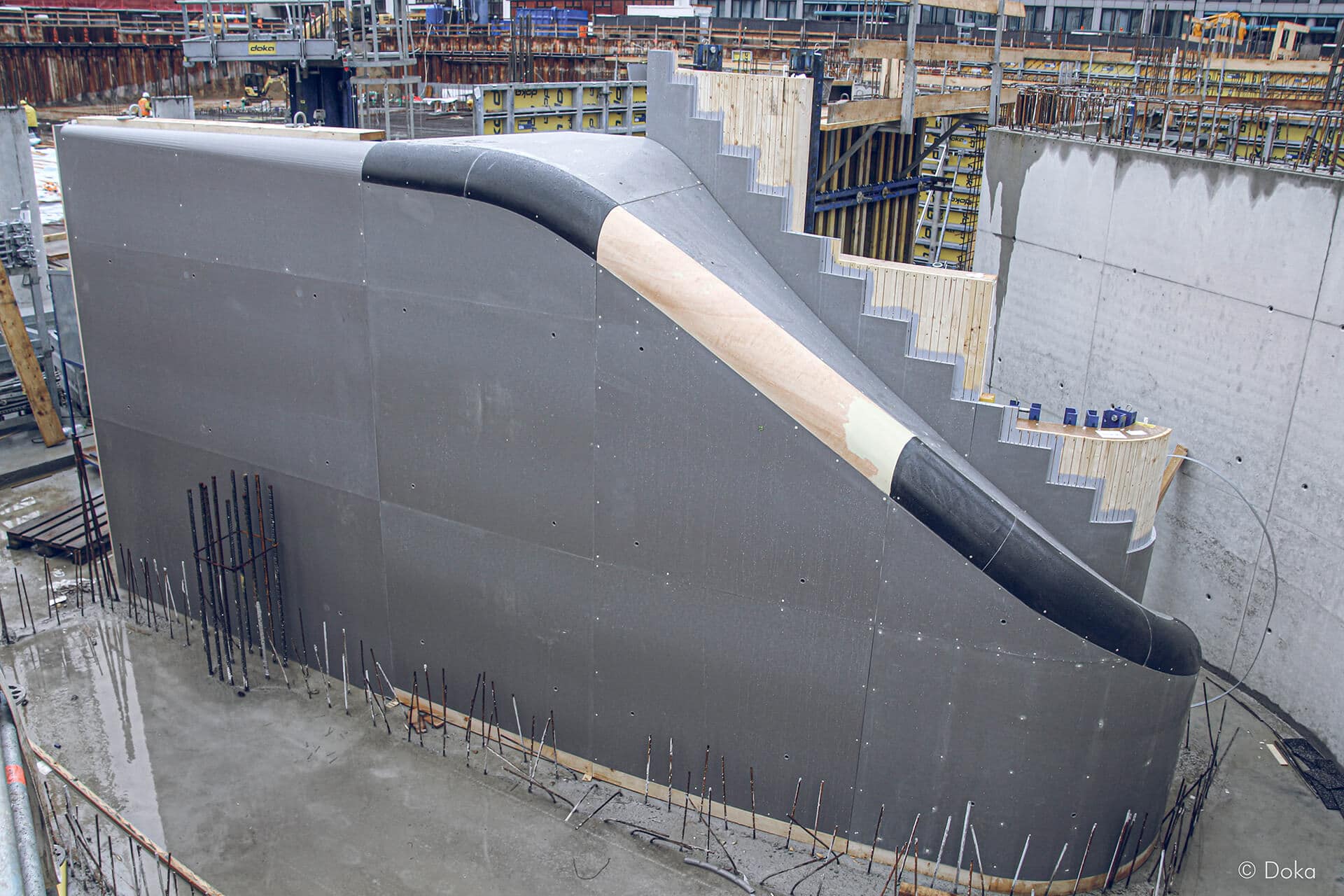

3D打印樣板的高精度，使得在施工現場對樣板的處理非?？焖俑咝?。此外，后加工用的環氧-砂混合物的另一個優點是其耐候性和耐刮擦性。事實證明，使用維捷樣板在以下幾個方面都是最理想的：第一，在用時方面，僅為通常組裝時間的十分之一。第二，在組裝樣板元素時，3D打印組件與Doka的CNC切割的Xlife面板的匹配度達到了100％。這種混合方法可確保3D打印樣板解決方案的成本效益。 第三，制品令人印象深刻的高精度，得益于從設計到裝配始終采用同一套數據對幾何形狀進行3D打印。在成功澆筑和脫模后，我們對樓梯的澆鑄結果進行了比較。
結果令人震驚：用維捷樣板制成的樓梯部分表現出了非常好的鑄造效果，與3D打印元件的質量相當。 既沒有發現泌漿，也沒有發現混凝土空洞。事后，Doka公司的員工表示，使用3D打印技術為項目制作更多的表面肯定是有意義的。該項目已證實，而Doka也確信，維捷樣板可用于暴露混凝土表面的建筑工地。
